過熱蒸汽流量計量表型號生產報價廠家，本流量儀產品型號屬于蒸汽流量計分類，更多的蒸汽、過熱、流量控制儀直銷價格報價歡迎您來電咨詢，下面是過熱蒸汽流量計量表產品資料詳情。

過熱蒸汽流量計廠家直銷 液晶顯示 顯示累積瞬時流量 分體和一體顯示 分體遠傳4-20mA信號輸出 穩壓補償一體式 測量精度高 性能穩定 經久耐用 電池供電 結構緊湊 可靠性高 價格優惠 質保一年 終身維護！

當被測介質蒸汽流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街'。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。

旋渦交錯分離,在柱體兩側及柱體后面的尾流中產生脈動的壓力,設在柱體內部（或后面）的檢測探頭受到這種微小的脈動壓力的作用,使埋設在探頭內的壓電晶體元件受到交變應力而產生交變電荷信號。該信號經放大器上的電荷變換、放大，濾波限幅和觸發整形處理后，輸出頻率與旋渦分離頻率相同的方波電壓脈沖信號。該信號再送到就地顯示儀，傳感器輸出的每一個脈沖將代表一定體積的被測流體。一段時間內的輸出總脈沖數,將代表這段時間內流過傳感器的流體總體積。

傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用新微功耗CPU，測量渦街傳感器輸出的頻率信號，根據設定的密度，渦街流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。

過熱蒸汽流量計選型參數

可選擇口徑：DN15～DN3000mm

工作的公稱壓力：0.6～42MPa

正常的工況溫度：-180～+500℃

精 度：±0.2～±1.5%FS

輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)

防護等級：IP65 IP67

防爆標志：本安型ExiallCT4；隔爆型ExdllCT4

執行標準：企標Q/BET05-06

蒸汽計量表表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢

公稱通徑：卡裝式：DN10～DN300； 插入式：DN350～DN1000； 法蘭式：DN10～DN300。

過熱蒸汽流量計產品優勢：

▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

▲安全防爆，適用于惡劣環境。

▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

▲穩壓補償一體化設計。

▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

▲同時顯示流量值與累計流量值，不必輪流切換。

▲采用抗振探頭，有效消除外界振動影響。

▲電路采用表面貼裝工藝，結構緊湊，可靠性高。

▲采用分體式信號轉換器，電纜長10米。

▲量程比寬達20:1。銷售熱線：

過熱蒸汽流量計的優點：

1、無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

2、實現了機電一體化，日常的計量過程不需人工值守；

3、工藝安裝條件不苛刻，儀表上、下游直管段可較孔板和渦街流量計大大縮短；

4、系統的測量準確度能夠滿足目前的貿易計量要求(≤1.5%)；

5、表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。

6、 是采用全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。

7、 蒸汽流量計全新的數字濾波和修正功能使流量測量更加精準可靠。

8、采用鋰電池供電型無需外接電源既可連續工作兩年以上。

蒸汽計量表與渦輪流量計相比，它沒有可動的機械部件，從而維護量小，儀表常數穩定，容易在工作環境中保證精度。

與孔板相比，它的測量范圍大，壓力損失小，準確度高。渦街流量計屬于流體振動式流量計，可用于測量飽和蒸汽、過熱蒸汽，

過熱蒸汽渦街流量計主要技術指標

適用介質

氣體、液體、蒸汽

傳輸距離

三線制脈沖輸出型：≤300m，兩線制標準電流輸出型(4～20mA)：負載電阻≤750Ω

過熱蒸汽渦街流量計產品特點

★ 高精確度， 一般可達±1%、±0.5%，高精度型可達±0.2%
★ 重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復
性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優
先選用的流量計；
★ 輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗
干擾能力強。
★ 測量范圍度寬，中大口徑可達1：20，小口徑為1：10；
★ 結構緊湊輕巧，安裝維護方便，流通能力大；
★ 適用于高壓測量，儀表表體上不必開孔，易制成高壓型儀表。

過熱蒸汽渦街流量計分類

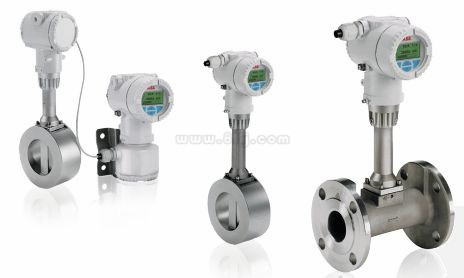

安裝形式： 法蘭式、插入式、油田式、焊接式
信號傳輸： 現場顯示型、遠傳型、無線遠傳型
配置組成： 溫壓雙補型、溫壓補償型、壓力補償型、智能補償型、智能蒸汽型
用途： 普通型、分體型、高溫型、高壓型、防爆型

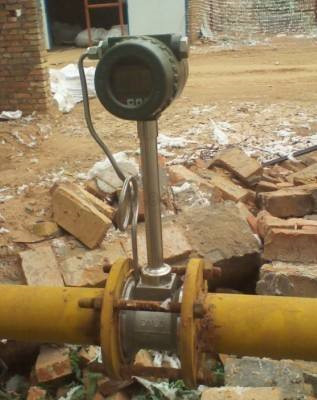

過熱蒸汽渦街流量計安裝

渦街流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。表內的參數能長期穩定，是一種比較先進、理想的測量儀器。


1、合理的選擇安裝地點
避開強電力設備，高頻設備，強電源開關設備；避開高溫熱源和輻射源的影響，避開強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。

2、上下游必須有足夠的直管段。
若傳感器安裝點的上游在同一平面上有二個90。彎頭，則：上游直管段≥25D，下游直管段≥5D 。
若傳感器安裝點的上游在不同平面上有二個90。彎頭，則：上游直管段≥40D，下游直管段≥5D 。
調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。

3、管道采取減振動措施。
傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。

4、在水平管道上安裝是渦街流量計常用的安裝方式。
測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。
測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。
安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。

5、傳感器在垂直管道的安裝。
測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。
測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。

6、測壓點和測溫點的選擇。
根據測量的需要，需在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D

7、傳感器在水平管道的側裝。
無論測量何種流體，傳感器可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許好采用側裝，這樣流體的溫度對放大器的影響較小。

8、傳感器在水平管道的倒裝。
一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽。可用于測量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。測量高溫蒸汽時，保溫層多不能超過支架高度的三分之一。

以上就是蒸汽流量計 過熱流量計 產品全部內容，歡迎您來電咨詢蒸汽流量儀過熱流量儀 的選型、報價。
