旋轉變壓器是一種電磁傳感器，可以提供模擬輸出來測量與旋轉變壓器相連的電機的旋轉角度。它們由兩組繞組組成：初級繞組和次級繞組。初級繞組放置在轉子上并隨著勵磁機中的負載移動。次級繞組中的兩個線圈保持90，彼此偏移。在商業用途的大多數方面，編碼器已經取代了解析器。然而，旋轉變壓器目前仍在惡劣環境中使用，其中組件必須承受極端溫度或輻射。

　　旋轉變壓器的主要電氣特性：

　　為了正確對旋轉變壓器進行故障排除，了解其關鍵電氣特性非常重要。這些包括：

　　`輸入激勵電壓：施加到初級繞組的輸入交流電壓和頻率。電壓范圍為1至26 VAC，頻率可在400 Hz至1000 Hz范圍內。

　　`變壓比：旋轉變壓器的輸出電壓與輸入電壓的比值。旋轉變壓器本質上是一種旋轉變壓器繞組設計決定了變壓比。在大多數情況下，旋轉變壓器中的電壓會逐漸降低。

　　`最大輸入電流：施加到初級繞組的最大允許電流。電流是電壓和電阻的函數(I=V/r)。制造商指定了最大允許輸入電流。

　　`輸出電壓：旋轉變壓器次級線圈的輸出電壓。

　　測試解析器的安裝：

　　在設計或?qū)崿F(xiàn)新的解析器時，確定組件的操作限制很有用。這些模擬測試可以在封閉的測試環境中進行，以最大限度地減少測試過程中的任何潛在缺點。旋轉變壓器的勵磁器連接到信號（波形）發生器。正弦線圈和余弦線圈的輸出可以通過雙通道示波器觀察。

　　已知錯誤將添加到輸入信號中，以檢查旋轉變壓器是否能夠承受這些錯誤。如果旋轉變壓器出現故障，您需要更改設計或使用具有適當規格的其他旋轉變壓器。除了增加誤差，你還可以改變頻率/幅度/波形形狀來觀察系統出現故障時的情況。

　　應驗證輸出波形是否符合被測旋轉變壓器的規格。根據操作方向，正弦線圈輸出必須超前或滯后于余弦線圈輸出。

　　由于旋轉變壓器產生模擬輸出，它們幾乎總是與旋轉變壓器接口卡一起使用。接口卡是旋轉變壓器執行兩個功能：提供驅動旋轉變壓器所需的電源，以及接收和分析旋轉變壓器的輸出信號。由于這些卡是電子元件，因此應將它們與惡劣的工作條件（例如極端溫度、電壓和輻射水平）分開。

　　旋變器必須根據旋變器接口卡的最大功率能力和其他參數來選擇。可以使用的軟件控制取決于接口卡和安裝它的更大的SCADA。

　　安裝旋轉變壓器時必須考慮潛在的接線損耗。電纜損耗可能會對測量的輸出電壓造成干擾。當旋轉變壓器接口卡與旋轉變壓器運行的惡劣環境分離時，就會發生這種情況。在這種情況下，可以使用低電容、屏蔽雙絞線電纜來避免電纜損耗。

　　解析器故障排除：

　　通常，旋轉變壓器電纜采用顏色編碼，以便于識別：勵磁線圈為白色，正弦電纜為黃色和藍色，余弦電纜為紅色和黑色。它可能因制造商而異。建議查閱具體設備的手冊以獲得更清晰的信息。

　　電阻測量：

　　您可以使用萬用表完成消除旋轉變壓器損壞所需的最簡單的測試。將萬用表設置為以歐姆為單位測量電阻并測量三個線圈中的每一個的電阻：

　　`通過白色電纜測量初級繞組的電阻

　　`測量黃色和藍色電纜上的正弦線圈繞組電阻

　　`測量紅色和黑色電纜上余弦繞組的電阻

　　正弦和余弦線圈應顯示相同的電阻值。勵磁線圈的電阻值會有所不同。如果任何線圈顯示無窮大讀數，則旋轉變壓器已損壞，需要更換。可以根據制造商的規格檢查讀數，以確定是否與工廠規格有任何偏差。

　　輸入電壓：

　　如果旋轉變壓器似乎根據規格顯示正確的電阻測量值，請檢查提供給旋轉變壓器的輸入電壓。如果輸入電壓低，檢測到的輸出就會很小，因?yàn)樾D(zhuǎn)變壓器本質上是一個降壓變壓器。如果輸入電壓低，問題出在旋轉變壓器接口卡上。解決方案將取決于接口卡。如果接口卡的功率輸出可以調節，請匹配旋變器的輸入要求。如果沒有調節電壓的選項，則需要更換接口卡。

　　接線損耗：

　　沒有解析器現在的一個常見問題是輸出電壓。如果旋變器的輸出電纜上沒有壓降，但讀取的旋變器接口卡上有壓降，這是由于電纜丟失造成的。當旋轉變壓器接口卡安裝在遠離旋轉變壓器的地方以將其與惡劣的工作條件分開時，這種損失很常見。使用低電容、屏蔽、雙絞線電纜以避免電纜損耗。

　　軸向和徑向偏移：

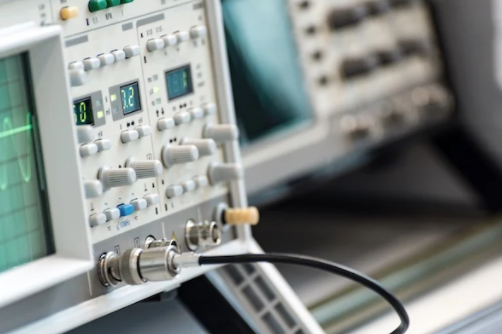

　　要檢查軸向和徑向偏移，需要使用雙通道示波器。此外，信號發生器還可用于故障排除。旋轉變壓器的輸出電纜連接到示波器。如果示波器可以進行三軌跟蹤，輸入電壓也可以跟蹤到示波器。如果輸出電壓發生變化、電氣誤差或相移，則可能是由于軸向或徑向位移。這些變化可能是由于解析器安裝不當、系統容差增加或硬件缺陷造成的。

　　輸出電壓降低、電氣誤差略有增加、相移增加以及輸入功率和電流增加表示軸向偏移。電氣誤差的成比例增加、最小的相移、輸出電壓的最小變化或輸入電流和功率的小幅下降都表明徑向位移。根據顯示的癥狀，可以手動重置解析器或需要更換解析器。

　　解析器問題的原因不止一個。排除故障時，即使發現問題，也需要進行一套完整的檢查。
